Mesin Pemotong Metalografi: Jenis, Pemilihan & Panduan

Apa itu a Mesin Pemotong Metalografi ?

Mesin pemotong metalografi — juga disebut mesin pemotong metalografi, mesin pemotong metalografi, atau pemotong metalografi — adalah instrumen presisi yang digunakan untuk memotong spesimen logam, keramik, komposit, atau mineral dalam persiapan pemeriksaan mikroskopis. Persyaratan penentu yang membedakan peralatan pemotongan metalografi dari gergaji pengerjaan logam pada umumnya adalah kerusakan minimal pada struktur mikro spesimen pada dan berdekatan dengan permukaan potongan : tidak ada zona yang terkena panas, tidak ada deformasi mekanis, tidak ada noda pada fase lunak, dan tidak ada retak pada fase rapuh.

Persiapan sampel metalografi dimulai dengan pemotongan. Segala sesuatu yang terjadi selanjutnya — pemasangan, penggilingan, pemolesan, pengetsaan, dan pemeriksaan mikroskopis — sepenuhnya bergantung pada kualitas potongan awal. Bagian yang dihasilkan dengan panas atau tekanan berlebihan akan menimbulkan artefak yang tidak dapat dibedakan dari cacat material asli di bawah mikroskop, sehingga membuat analisis menjadi tidak valid. Oleh karena itu, memilih dan mengoperasikan peralatan pemotongan metalografi yang tepat untuk setiap kelas material merupakan keterampilan dasar dalam persiapan sampel laboratorium.

Segmen pasar pemotong metalografi menjadi dua jenis instrumen utama — mesin potong abrasif dan gergaji presisi kecepatan rendah — masing-masing dioptimalkan untuk kategori material dan persyaratan kualitas yang berbeda. Memahami kemampuan dan keterbatasan masing-masing jenis sangat penting bagi laboratorium mana pun yang menentukan peralatan preparasi sampel logam.

Jenis Peralatan Pemotongan Metalografi

Pemotong Abrasive Metalografi (Mesin Pemotong)

Pemotong abrasif metalografi — juga dikenal sebagai gergaji potong metalografi, peralatan potong metalurgi, atau gergaji potong persiapan sampel — menggunakan roda abrasif yang tipis dan berputar untuk memotong spesimen dengan cara menggiling, bukan menggergaji. Roda adalah cakram abrasif berikat (aluminium oksida untuk bahan besi, silikon karbida untuk bahan non-besi dan keramik) yang menghilangkan bahan melalui abrasi di sepanjang bidang potongan. Diameter roda biasanya berkisar antara 150 mm hingga 400 mm, dan kecepatan spindel dari 2.000 hingga 5.000 RPM bergantung pada ukuran mesin dan material.

Variabel kritis dalam pengoperasian mesin potong abrasif adalah pembangkitan panas pada antarmuka pemotongan . Pemotongan abrasif secara inheren menghasilkan panas gesekan; jika tidak dikontrol, panas ini akan menaikkan suhu spesimen di atas ambang batas transformasi fasa atau temper — mengubah struktur mikro yang ingin diekspos untuk analisis potongan tersebut. Mesin pemotong metalografi modern mengatasi hal ini sistem pendingin banjir yang menyalurkan cairan pemotongan langsung ke antarmuka roda-spesimen selama pemotongan, menjaga suhu spesimen di bawah 50–60°C bahkan dalam pemotongan panjang pada baja paduan padat.

Pemotong abrasif metalografi selanjutnya dibagi berdasarkan mekanisme pengumpanannya:

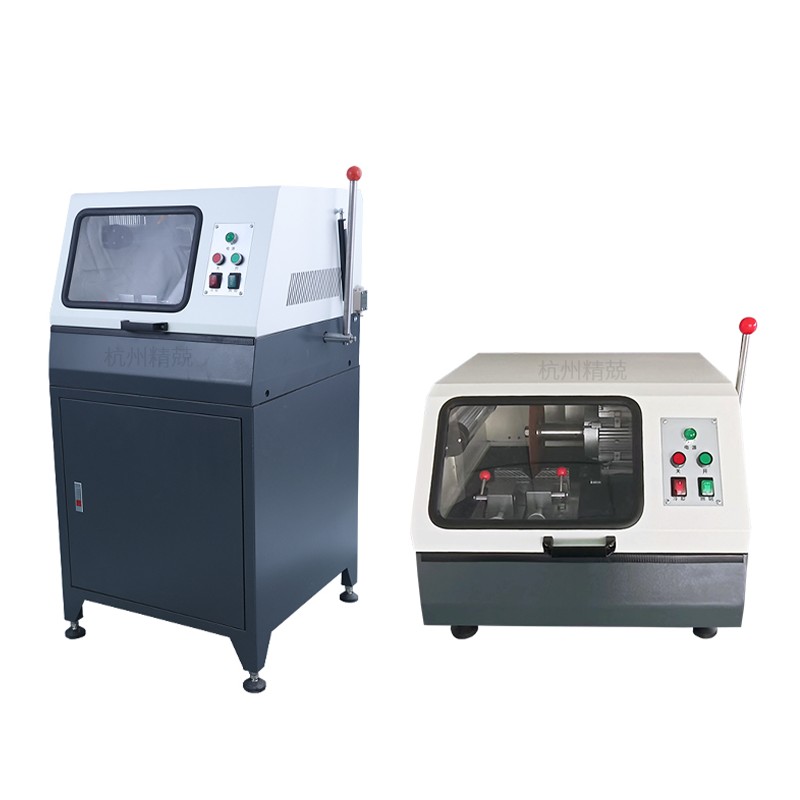

• Mesin potong manual: Operator menerapkan gaya umpan dengan tangan melalui lengan berputar. Cocok untuk material dengan kekerasan lunak hingga sedang dan throughput sedang. Biaya modal lebih rendah, namun konsistensi tenaga umpan bergantung pada keterampilan operator.
• Mesin potong otomatis: Gaya umpan diterapkan oleh aktuator bermotor (elektromekanis atau pneumatik) dengan laju umpan dan parameter gaya yang dapat diprogram. Mesin pemisah otomatis memberikan kualitas pemotongan yang lebih konsisten, memungkinkan pengoperasian tanpa pengawasan untuk pemotongan batch, dan penting untuk spesimen yang keras, rapuh, atau bernilai tinggi karena pengumpanan yang tidak konsisten akan menyebabkan pemuatan roda atau patahnya spesimen.

Gergaji Kecepatan Rendah Metalografi (Mesin Pemotong Presisi)

Gergaji metalografi berkecepatan rendah — juga disebut sebagai mesin pemotongan presisi, gergaji pemotongan metalografi, atau mesin preparasi sampel metalografi untuk spesimen halus — beroperasi pada kecepatan roda yang jauh lebih rendah (100–500 RPM) menggunakan bilah wafer berlian, bukan roda abrasif. Kombinasi kecepatan potong yang lambat dan garitan yang sangat tipis pada bilah berlian ( 0,1–0,5 mm versus 0,5–1,5 mm untuk roda abrasif ) menghasilkan panas yang dapat diabaikan dan hampir tidak ada deformasi mekanis pada spesimen.

Gergaji berkecepatan rendah menerapkan beban melalui mekanisme pengumpanan beban mati atau pegas, bukan aktuator bertenaga, sehingga memungkinkan gaya yang sangat ringan dan terkendali yang mempertahankan fitur struktur mikro yang paling rapuh sekalipun. Hal ini menjadikannya instrumen pilihan untuk:

• Komponen elektronik dan papan sirkuit — sambungan solder tipis, lapisan intermetalik, dan jejak tembaga memerlukan pemotongan bebas kerusakan untuk memeriksa penampang tanpa noda atau retak
• Bahan rapuh dan berpori — keramik, pelapis semprotan termal, karbida sinter, dan sampel geologi yang akan retak akibat gaya pemotongan abrasif
• Spesimen biologi dan mineralogi — tulang, email gigi, bagian mineral untuk petrografi, dan bahan heterogen serupa
• Bagian tipis untuk persiapan sampel TEM — dimana pemotongan awal harus dilakukan sedekat mungkin dengan wilayah target dengan lapisan kerusakan bawah permukaan yang seminimal mungkin
• Logam lunak dan pelapis — emas, indium, timah, dan paduan solder lunak yang mudah kotor dalam kondisi roda yang abrasif

Pengorbanan untuk presisi ini adalah hasil: gergaji berkecepatan rendah mungkin memerlukan waktu 15–60 menit untuk menyelesaikan pemotongan yang dapat diselesaikan oleh pemotong abrasif dalam waktu kurang dari dua menit. Untuk spesimen bernilai tinggi atau tidak tergantikan, biaya kali ini sepenuhnya dapat dibenarkan; untuk pemotongan batang baja rutin dalam pengendalian kualitas produksi, tidak demikian.

Roda dan Bilah Pemotong: Inti dari Peralatan Pemotong Metalografi

Pemilihan roda dan bilah adalah keputusan konsumsi yang paling penting dalam pemotongan metalografi. Roda yang salah untuk bahan yang sedang dipotong menghasilkan panas yang berlebihan, keausan roda yang cepat, dan kualitas potongan yang buruk, apa pun kualitas mesinnya. Roda yang tepat untuk material menghasilkan bagian yang bersih, sejuk, bebas artefak dengan umur roda dan kecepatan potong yang dapat diterima.

Roda Pemotong Abrasif

Roda potong abrasif ditentukan berdasarkan jenis abrasif, kekerasan ikatan, dan struktur (porositas). Aturan seleksi umum adalah:

• Roda aluminium oksida (Al₂O₃). — untuk bahan besi: baja karbon, baja paduan, baja tahan karat, baja perkakas, dan besi tuang. Aluminium oksida lebih keras daripada besi dan menghasilkan pemotongan yang efisien tanpa keausan roda yang berlebihan pada material ini.
• Roda silikon karbida (SiC). — untuk bahan non-besi (aluminium, tembaga, kuningan, perunggu, titanium, paduan magnesium), keramik, dan bahan tahan api. Silikon karbida lebih tajam dan memotong dengan lebih sedikit panas yang dihasilkan pada paduan non-besi yang lebih lembut dan sensitif terhadap termal.
• Kekerasan ikatan: Roda berikat lunak (sebutan kelas B atau C di sebagian besar sistem) digunakan untuk bahan keras — ikatan melepaskan butiran abrasif yang aus dengan cepat, memperlihatkan tepi tajam yang baru dan mencegah kaca roda. Roda berikat keras (kelas E–H) digunakan untuk bahan lembut — ikatan yang lebih kuat menahan butiran abrasif lebih lama, mencegah roda aus terlalu cepat pada material dengan resistansi rendah.
• Diperkuat vs. tidak diperkuat: Roda pemotong metalografi laboratorium terbuat dari serat kaca yang diperkuat untuk keselamatan pada kecepatan putaran tinggi mesin pemisah. Roda yang tidak diperkuat tidak boleh digunakan pada peralatan pemotong bermotor.

Pisau Wafer Berlian untuk Gergaji Kecepatan Rendah

Bilah wafer berlian untuk mesin pemotongan presisi ditentukan berdasarkan konsentrasi berlian, jenis ikatan (ikatan logam, ikatan resin), dan ketebalan bilah. Konsentrasi berlian lebih tinggi memberikan umur blade lebih lama dengan biaya lebih tinggi; bilah ikatan resin lebih agresif dan memotong lebih cepat; bilah ikatan logam lebih tahan lama dan lebih cocok untuk material yang keras dan padat seperti karbida yang disemen dan keramik tingkat lanjut. Pemilihan ketebalan bilah menentukan lebar garitan dan kehilangan material — untuk spesimen bernilai tinggi atau ketika diperlukan lokasi fitur yang tepat, bilah yang lebih tipis meminimalkan material yang dibuang pada setiap pemotongan.

Spesifikasi Utama Saat Memilih Mesin Pemotong Metalografi

Menentukan peralatan persiapan sampel logam memerlukan penyesuaian parameter kinerja mesin dengan ukuran spesimen, jenis bahan, persyaratan keluaran, dan standar kualitas laboratorium. Parameter berikut adalah kriteria evaluasi yang paling penting:

Ukuran Spesimen Maksimum dan Kapasitas Penjepit

Sistem penjepit atau wakil spesimen menentukan penampang maksimum yang dapat ditahan dengan aman untuk pemotongan. Pemotong abrasif metalografi laboratorium biasanya mengakomodasi penampang spesimen dari beberapa milimeter hingga diameter 60–80 mm untuk model bench-top, dan hingga 150 mm atau lebih besar untuk peralatan pemotongan skala produksi yang berdiri di lantai. Sistem penjepit harus menahan spesimen dengan kuat tanpa membiarkan adanya gerakan apa pun selama pemotongan — setiap gerakan lateral spesimen saat roda bersentuhan akan menghasilkan permukaan potongan yang melengkung dan dapat menyebabkan patahnya roda abrasif secara dahsyat.

Kecepatan Roda atau Bilah dan Kontrol Kecepatan Variabel

Mesin pemotong abrasif biasanya beroperasi pada kecepatan spindel tetap dalam kisaran 2.800–3.500 RPM untuk diameter roda standar. Kontrol kecepatan variabel menguntungkan bagi laboratorium yang memotong beragam jenis material — kecepatan yang lebih rendah mengurangi pembentukan panas pada paduan non-besi yang sensitif terhadap termal, sementara kecepatan maksimum mungkin diperlukan untuk pemotongan yang efisien pada bagian baja berdiameter besar. Gergaji berkecepatan rendah dengan kecepatan variabel terus-menerus (biasanya 1–500 RPM) memberikan fleksibilitas maksimum untuk mengadaptasi parameter pemotongan pada setiap spesifikasi material dan bilah.

Kontrol dan Otomatisasi Kekuatan Umpan

Mesin pemisah metalografi otomatis mengontrol gaya umpan melalui motor servo atau sistem aktuator pneumatik, dengan pengaturan gaya dan kecepatan umpan yang dapat diprogram pengguna. Umpan yang dikendalikan secara paksa — di mana alat berat mempertahankan gaya kontak yang konstan terlepas dari ketahanan material — lebih unggul daripada pengumpanan yang dikontrol kecepatan untuk spesimen heterogen (misalnya, sampel komposit atau las yang melintasi beberapa zona material), karena alat ini beradaptasi secara otomatis terhadap kekerasan material lokal dan mencegah beban berlebih pada roda dalam fase keras. Mesin preparasi sampel metalurgi otomatis terbaik menggabungkan profil gaya yang dapat diprogram dengan deteksi soft-start dan end-of-cut untuk meminimalkan keausan roda dan kerusakan spesimen sepanjang siklus pemotongan.

Desain Sistem Pendingin

Pengiriman cairan pendingin secara langsung menentukan suhu spesimen selama pemotongan abrasif. Sistem pendingin yang efektif pada peralatan pemotongan metalografi menghasilkan hasil yang baik 3–10 liter per menit pemotongan cairan melalui nosel yang ditempatkan di kedua sisi roda pada antarmuka pemotongan, memastikan seluruh zona garitan tergenang di seluruh pemotongan. Sistem resirkulasi cairan pendingin dengan tangki pengendapan dan filtrasi memperpanjang masa pakai cairan pendingin dan mencegah akumulasi serpihan di zona pemotongan. Untuk laboratorium yang mengkhawatirkan kontaminasi cairan pendingin pada spesimen (penting untuk analisis kimia selanjutnya), sistem pendingin air bersih atau pemotongan kering dengan roda panas rendah yang diformulasikan khusus adalah alternatifnya.

Getaran dan Kekakuan

Kekakuan mesin — ketahanan rangka, spindel, dan sistem penjepit terhadap defleksi akibat gaya pemotongan — secara langsung memengaruhi kerataan dan paralelisme permukaan potongan. Getaran selama pemotongan menimbulkan kerutan pada permukaan potongan yang harus dihilangkan dengan langkah penggilingan tambahan, sehingga membuang bahan spesimen dan waktu persiapan. Rangka mesin dari besi tuang atau baja yang dilas, bantalan spindel presisi dengan toleransi runout yang ditentukan, dan dudukan dasar anti-getaran menjadi ciri peralatan pemotongan metalografi berkualitas tinggi. Spesifikasi runout spindel yang dipublikasikan ≤0,01 mm TIR membedakan instrumen presisi dari mesin potong tingkat produksi.

Praktik Terbaik untuk Pemotongan Sampel Metalografi: Menghindari Kesalahan Umum

Bahkan dengan pemilihan mesin dan roda yang benar, praktik pengoperasian yang buruk tetap menimbulkan artefak yang membahayakan analisis metalografi. Praktik berikut mencerminkan akumulasi pengalaman laboratorium dalam persiapan sampel metalurgi:

• Jangan pernah melakukan pemotongan kering dengan roda abrasif. Satu potongan kering – bahkan yang pendek sekalipun – dapat meningkatkan suhu permukaan baja di atas 200°C, menyebabkan pengerasan struktur martensit dan menimbulkan lapisan etsa putih yang dapat dideteksi di bawah mikroskop optik. Selalu verifikasi aliran cairan pendingin sebelum memulai pemotongan.
• Pasang spesimen yang rapuh atau keropos sebelum dipotong. Lapisan semprotan termal, bahan busa, dan padat sinter berpori harus diresapi secara vakum dengan resin epoksi sebelum dipotong untuk mencegah penarikan dan keruntuhan pori-pori selama pemotongan. Resin mendukung struktur mikro di seluruh langkah persiapan selanjutnya.
• Berikan jarak yang cukup dari fitur yang menarik. Permukaan yang terpotong itu sendiri mengandung beberapa tingkat kerusakan — bahkan dengan praktik pemotongan terbaik. Potong setidaknya 1–2 mm dari fitur penting (garis fusi las, antarmuka lapisan, ujung retak) dan hilangkan lapisan yang rusak dengan menggiling sebelum fitur tersebut ditampilkan untuk pemeriksaan.
• Gunakan kekuatan umpan yang sesuai untuk material. Gaya umpan yang berlebihan pada pemotongan abrasif — terutama pada material yang keras dan rapuh — menyebabkan defleksi roda, potongan melengkung, dan lonjakan termal. Mulailah dengan gaya minimum yang menghasilkan kemajuan pemotongan yang stabil dan tingkatkan hanya jika terlihat kaca roda (kehilangan aksi pemotongan).
• Ganti roda abrasif secara teratur. Roda abrasif yang mengkilap atau berbeban memotong dengan lambat, menghasilkan panas berlebih, dan dapat patah karena gaya umpan yang meningkat. Dandani roda dengan meja rias berlian satu titik atau tongkat rias jika ada tanda-tanda pertama berkurangnya efisiensi pemotongan.
• Catat parameter pemotongan untuk setiap spesimen. Dalam analisis kegagalan dan konteks penelitian, mendokumentasikan jenis mesin, spesifikasi roda, jenis cairan pendingin, gaya umpan, dan durasi pemotongan untuk setiap spesimen menciptakan jejak audit yang memungkinkan setiap artefak bagian diidentifikasi dan dibedakan dari cacat material asli selama fase pelaporan.

Peralatan Pemotongan Metalografi dalam Konteks: Alur Kerja Persiapan Sampel Lengkap

Peralatan pemotongan metalografi adalah langkah pertama dalam urutan persiapan yang ditentukan. Memahami posisi pemotongan dalam alur kerja yang lebih luas memperjelas mengapa kualitas pemotongan memiliki pengaruh yang tidak proporsional terhadap hasil analisis akhir.

1. Pembagian — mesin pemotong metalografi atau gergaji berkecepatan rendah menghasilkan bagian awal. Kualitas potongan menentukan berapa banyak material yang harus dihilangkan pada penggilingan berikutnya untuk mencapai permukaan yang tidak rusak.
2. Pemasangan — bagian tersebut dikemas dalam resin termoset atau resin pengawet dingin (epoksi, fenolik, akrilik) untuk membuat keping terstandarisasi dan dapat ditangani untuk langkah selanjutnya dan untuk menopang tepi spesimen dan fitur rapuh selama pemolesan.
3. Penggilingan — lintasan berturut-turut pada kertas gerinda (SiC atau berikat berlian) dengan ukuran butiran yang semakin kecil menghilangkan lapisan kerusakan dari potongan dan membentuk permukaan datar dan rata. Kedalaman penggerindaan yang diperlukan berbanding lurus dengan tingkat keparahan kerusakan pemotongan — pemotongan berkualitas tinggi mengurangi waktu penggilingan sebesar 30–50% dibandingkan dengan pemotongan yang tidak dikontrol dengan baik.
4. Pemolesan — suspensi berlian atau pemolesan silika koloidal pada lap kain menghilangkan sisa goresan penggerindaan untuk menghasilkan lapisan cermin yang bebas dari deformasi. Kekasaran permukaan akhir pada spesimen metalografi yang dipoles biasanya Ra <0,01 µm.
5. Menggores — etsa kimia atau elektrolitik mengungkapkan batas butir, batas fasa, dan fitur mikrostruktur dengan secara selektif menyerang berbagai fasa dan orientasi. Pengetsaan yang paling umum digunakan untuk baja karbon dan baja paduan rendah adalah 2–4% Nital (asam nitrat dalam etanol); baja tahan karat austenitik menggunakan reagen Kalling atau etsa elektrolitik dalam asam oksalat.
6. Pemeriksaan — mikroskop optik, pemindaian mikroskop elektron (SEM), difraksi hamburan balik elektron (EBSD), spektroskopi sinar-X dispersif energi (EDS), dan pengujian kekerasan dilakukan pada permukaan yang telah disiapkan untuk mengkarakterisasi struktur mikro material, komposisi fasa, ukuran butir, kandungan inklusi, ketebalan lapisan, dan morfologi cacat.

Investasi pada peralatan pemotongan metalografi berkualitas tinggi dan pemilihan roda yang tepat memberikan hasil yang berlipat ganda pada setiap langkah persiapan berikutnya — mengurangi waktu penggilingan, menjaga geometri spesimen, melindungi fitur rapuh, dan memastikan bahwa struktur mikro yang diamati di bawah mikroskop adalah struktur mikro material yang sebenarnya, bukan artefak persiapan.
