Panduan Lengkap Peralatan Pra-Pemrosesan Metalografi & Bahan Habis Pakai

Landasan Analisis Metalografi Akurat: Persiapan Sampel

Peralatan pra-pemrosesan metalografi dan bahan habis pakai merupakan tahap pertama yang penting dalam alur kerja karakterisasi material. Sebelum sampel mencapai mikroskop—baik optik, pemindaian elektron, atau difraksi hamburan balik elektron—permukaannya harus disiapkan sesuai standar yang menampilkan fitur mikrostruktur sebenarnya tanpa menimbulkan artefak dari pemotongan, pemasangan, atau abrasi. Sampel yang dipersiapkan dengan buruk tidak dapat diperbaiki pada tahap pencitraan ; lapisan deformasi, relief, corengan, dan rongga tarik yang tercipta selama persiapan bersifat permanen dan akan menghasilkan hasil analisis yang menyesatkan.

Urutan pra-pemrosesan mengikuti perkembangan yang ditentukan: pemotongan → pemasangan → penggilingan planar → pemolesan kasar → pemolesan halus → pemolesan akhir → etsa. Setiap tahap bergantung pada kombinasi yang tepat antara kemampuan peralatan dan pemilihan bahan habis pakai. Rangkaian bahan habis pakai—bubuk mosaik metalografi, kain pemoles, cairan alumina, suspensi berlian, dan larutan koloid silikon dioksida—masing-masing memiliki fungsi tertentu dalam rangkaian ini dan tidak dapat dipertukarkan.

Peralatan Pra-Pemrosesan Metalografi : Instrumen Inti

Laboratorium preparasi metalografi yang lengkap memerlukan serangkaian instrumen, yang masing-masing dirancang untuk tahap pemrosesan sampel tertentu. Pemilihan peralatan harus mempertimbangkan kekerasan material sampel, persyaratan keluaran, dan spesifikasi penyelesaian permukaan yang diminta oleh teknik analisis hilir.

Peralatan Pembagian dan Pemotongan

Mesin potong abrasif dan gergaji kawat berlian presisi adalah dua teknologi pemotongan utama yang digunakan di laboratorium metalografi. Mesin potong abrasif gunakan roda pemotong berikat resin atau berikat karet yang berputar pada 2.800–3.500 RPM dengan aliran cairan pendingin terus menerus untuk meminimalkan zona kerusakan termal. Untuk paduan besi, roda aluminium oksida merupakan standar; untuk bahan non-besi dan keramik, roda silikon karbida lebih disukai. Mesin potong presisi yang dilengkapi dengan cacat spesimen dan kontrol laju pengumpanan mencapai lapisan deformasi akibat pemotongan kurang dari 50 µm pada baja yang diperkeras, dibandingkan dengan 200–500 µm untuk penggiling sudut yang dioperasikan dengan tangan. Gergaji kawat berlian beroperasi pada gaya pemotongan yang jauh lebih rendah dan merupakan pilihan tepat untuk keramik rapuh, bahan semikonduktor, dan spesimen arkeologi yang mengutamakan meminimalkan kerusakan mekanis.

Pemasangan Mesin Press

Mesin press pemasangan kompresi panas merangkum spesimen yang dipotong dalam resin termoset atau termoplastik di bawah suhu dan tekanan yang terkendali. Parameter operasi standar untuk senyawa pemasangan fenolik dan epoksi adalah 150–180°C pada 250–300 bar , ditahan selama 4–8 menit diikuti dengan siklus pelepasan tekanan berpendingin air. Mesin press pemasangan otomatis modern menjalankan siklus penuh tanpa campur tangan operator dan memberikan geometri pemasangan yang konsisten—penting untuk sistem pemolesan otomatis yang menggunakan penahan spesimen dengan toleransi ketinggian tetap. Diameter silinder penekan pemasangan (standar 25 mm, 30 mm, 40 mm, dan 50 mm) menentukan ukuran pemasangan dan harus sesuai dengan diameter pemegang spesimen sistem pemolesan di laboratorium.

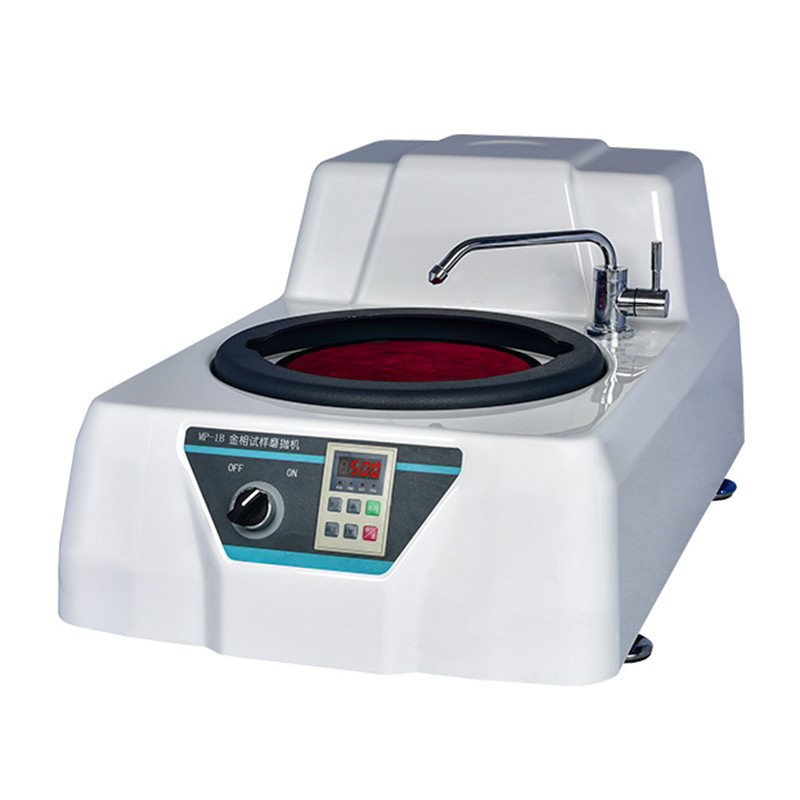

Sistem Penggilingan dan Pemolesan

Mesin gerinda dan pemoles otomatis adalah investasi peralatan dengan dampak tertinggi di laboratorium metalografi. Sistem semi-otomatis dan otomatis penuh menggunakan pelat berputar dengan kepala spesimen berputar berlawanan, menerapkan gaya tekan ke bawah yang dapat diprogram (biasanya 10–50 N per spesimen ), kecepatan putaran (50–300 RPM), dan waktu pemrosesan untuk setiap langkah konsumsi. Reproduksibilitas sistem otomatis menghilangkan variabilitas antar operator dalam penyelesaian permukaan dan retensi tepi—dua sumber paling umum kesalahan yang disebabkan oleh persiapan dalam alur kerja pemolesan manual. Sistem gaya pusat menerapkan gaya pada seluruh rakitan pemegang spesimen; sistem gaya individual menerapkan gaya terkontrol pada setiap spesimen secara independen, yang diperlukan saat memproses spesimen dengan kekerasan yang berbeda dalam wadah yang sama.

Serbuk Mosaik Metalografi: Pemilihan dan Kinerja Senyawa Pemasangan

Bubuk mosaik metalografi—juga disebut sebagai resin pemasangan atau senyawa penyemat—memiliki banyak fungsi selain sekadar menahan spesimen dalam geometri yang sesuai. Bahan pemasangan harus menopang tepi spesimen selama penggilingan dan pemolesan untuk mencegah pembulatan, tahan terhadap pelarut dan etsa yang digunakan dalam langkah persiapan berikutnya, dan memberikan kontras kekerasan yang cukup dengan spesimen untuk menghindari pemolesan timbul yang berbeda.

Jenis senyawa pemasangan utama dan kriteria pemilihannya adalah:

• Bubuk Fenolik (Bakelite). — Pilihan standar untuk paduan besi dan sebagian besar logam industri di mana retensi tepi tidak terlalu penting. Menyembuhkan dudukan yang keras dan buram dengan kekerasan Vickers sekitar 35–45 HV. Tahan terhadap sebagian besar etsa termasuk reagen nital dan Keller. Suhu pemrosesan: 150–160°C.
• Bubuk diallyl phthalate (DAP). — Lebih disukai bila diperlukan retensi tepi yang unggul, seperti untuk pelapisan, lapisan yang diperkeras, dan perawatan permukaan. Pemasangan DAP lebih keras dibandingkan fenolik (50–60 HV) dan menunjukkan penyusutan yang lebih rendah selama proses pengawetan, menghasilkan kontak antarmuka spesimen-ke-pemasangan yang lebih baik dan mengurangi risiko pembentukan celah yang menyebabkan pembulatan tepi.
• Bubuk epoksi berisi mineral — Digunakan untuk spesimen yang memerlukan retensi tepi maksimum dan ketahanan kimia. Partikel pengisi (biasanya aluminium oksida atau silikon karbida) meningkatkan kekerasan pemasangan hingga 60–80 HV dan meningkatkan kemampuan pemolesan ke tingkat yang mendekati banyak spesimen logam, sehingga mengurangi relief diferensial.
• Bubuk pemasangan konduktif — Senyawa fenolik berisi grafit atau tembaga yang menghasilkan lapisan konduktif listrik untuk analisis SEM dan EBSD tanpa memerlukan pelapisan sputter. Nilai konduktivitas 10⁻² hingga 10⁻¹ S/cm dapat dicapai dengan formulasi berisi tembaga.

Untuk spesimen yang peka terhadap panas—solder, polimer, dan paduan dengan titik leleh rendah—sistem epoksi atau akrilik pengawetan dingin menggantikan pemasangan kompresi panas seluruhnya, pengawetan pada suhu kamar di bawah tekanan minimal selama 8–24 jam.

Kain Poles Metalografi: Tidur Siang, Kekerasan, dan Pencocokan Aplikasi

Pemilihan kain pemoles adalah salah satu keputusan konsumsi yang paling penting dalam persiapan metalografi karena kain tersebut mengontrol geometri pemotongan suspensi abrasif yang digunakan pada setiap langkah pemolesan. Bahan kain, tinggi tumpukan, dan kekerasan menentukan cara partikel abrasif ditahan dan seberapa bebas partikel tersebut bergerak melintasi permukaan spesimen—secara langsung memengaruhi laju pelepasan material, kedalaman goresan, dan pembentukan relief.

Kesalahan persiapan yang umum terjadi adalah penggunaan kain dengan tinggi nap yang berlebihan pada tahap pemolesan berlian. Kain dengan tidur siang tinggi memungkinkan partikel abrasif bergerak bebas dan mengadopsi orientasi acak, menghasilkan goresan multi arah dan meningkatkan kelegaan antar fase kekerasan yang berbeda. Kain keras dengan tidur siang rendah yang digunakan dengan suspensi berlian menghasilkan goresan yang lebih terarah dan dangkal yang dihilangkan secara efisien pada langkah pemolesan berikutnya.

Memoles Cairan Abrasif: Dibandingkan dengan Berlian, Alumina, dan Silikon Dioksida

Tiga kelompok cairan abrasif pemoles utama yang digunakan dalam preparasi metalografi—suspensi berlian, cairan pemoles alumina, dan silikon dioksida koloidal—memiliki posisi berbeda dalam urutan preparasi dan dipilih berdasarkan bahan yang sedang disiapkan, penyelesaian permukaan yang diperlukan, dan teknik analisis yang mengikutinya.

Cairan Pemoles Berlian

Suspensi pemolesan berlian adalah bahan abrasif utama untuk tahap pemolesan kasar dan menengah. Partikel intan monokristalin atau polikristalin sintetik tersuspensi dalam pembawa berbahan dasar air atau minyak pada konsentrasi 0,1–2,0 karat per 100 mL . Nilai ukuran partikel berkisar dari 9 µm (kasar) hingga 6 µm, 3 µm, 1 µm, dan 0,25 µm (halus), dengan setiap langkah menghilangkan lapisan awal yang disebabkan oleh kelas sebelumnya. Kekerasan berlian sebesar 10 skala Mohs membuatnya efektif pada semua bahan logam dan keramik, termasuk baja yang diperkeras di atas 65 HRC, tungsten karbida, dan keramik alumina yang tidak dapat dipoles dengan bahan abrasif yang lebih lembut. Suspensi berlian berbahan dasar air kompatibel dengan sebagian besar kain pemoles dan merupakan pilihan standar untuk sistem otomatis; suspensi berbahan dasar minyak mengurangi korosi air pada logam reaktif seperti paduan aluminium dan magnesium.

Cairan Pemoles Alumina

Suspensi pemoles alumina (Al₂O₃) digunakan terutama untuk pemolesan menengah hingga akhir pada logam non-besi, paduan tembaga, aluminium, dan titanium. Tersedia dalam bentuk alfa-alumina (monokristalin, lebih keras, lebih agresif) dan gamma-alumina (polikristalin, lebih lembut, menghasilkan hasil akhir lebih halus), dengan ukuran partikel 0,05 µm, 0,3 µm, dan 1,0 µm . Suspensi alumina biasanya diterapkan pada wol tidur siang sedang atau kain sintetis dan mencapai nilai kekasaran permukaan Ra <5 nm pada paduan aluminium. Keterbatasan utama alumina adalah kecenderungannya untuk melekat pada logam lunak—khususnya aluminium murni dan tembaga—meninggalkan residu putih yang terlihat di bawah mikroskop dan dapat salah diidentifikasi sebagai partikel fase kedua. Pembersihan ultrasonik menyeluruh dalam isopropanol setelah pemolesan alumina sangat penting sebelum melanjutkan ke pemeriksaan etsa atau SEM.

Cairan Pemoles Silikon Dioksida (Silika Koloid).

Suspensi silikon dioksida koloidal—biasa disebut sebagai OPS (suspensi pemoles oksida)—adalah bahan abrasif pemoles akhir standar untuk preparasi sampel EBSD dan untuk material yang memerlukan kualitas permukaan tertinggi. Partikel silika koloid dari 0,02–0,06 mikron dalam pembawa yang sedikit basa (pH 9,5–10,5) melakukan abrasi mekanis dan pelarutan kimia pada lapisan permukaan yang terdeformasi secara bersamaan. Tindakan kemomekanis ini menghilangkan lapisan deformasi amorf tipis yang tersisa setelah pemolesan berlian—lapisan yang tidak terlihat dalam mikroskop optik tetapi menghasilkan kualitas pola Kikuchi yang buruk di EBSD. Silika koloidal sangat efektif pada paduan titanium, paduan super nikel, baja tahan karat, dan logam tahan api. Waktu pemrosesan 15–45 menit dengan penggosok getar atau 2–5 menit pada mesin penggosok putar dengan kain kemomekanis adalah tipikal. PH basa memerlukan penanganan yang hati-hati dan pembilasan menyeluruh untuk mencegah pewarnaan permukaan, dan suspensi silika koloidal harus dicegah agar tidak mengering pada permukaan kain atau spesimen karena gel kering sulit dihilangkan tanpa menyebabkan kembali kerusakan permukaan.

Membangun Urutan Persiapan: Mencocokkan Peralatan dan Bahan Habis Pakai dengan Bahan

Persiapan metalografi yang efektif memerlukan pemilihan peralatan dan bahan habis pakai sebagai rangkaian yang terintegrasi dan bukan secara terpisah. Prinsip-prinsip berikut memandu desain urutan di seluruh kategori material:

• Paduan besi keras (baja >400 HV) — Pemasangan kompresi panas dengan DAP atau bubuk berisi mineral → Kertas gerinda SiC 220/500/1200 grit → 9 µm berlian pada kain keras → 3 µm berlian pada kain sedang → 1 µm berlian pada kain tidur pendek → silika koloidal pada kain kemomekanis untuk EBSD, atau etsa langsung setelah 1 µm untuk mikroskop optik.
• Paduan aluminium — Pemasangan epoksi pengawetan dingin (untuk menghindari efek pengerasan usia akibat panas tekan) → Kertas SiC → 3 µm berlian pada kain sedang → 0,3 µm alumina pada kain lembut → 0,05 µm silika koloidal pada pemoles getar untuk EBSD. Hindari tekanan berlebihan pada semua tahap pemolesan untuk mencegah noda pada matriks lunak.
• Karbida dan keramik yang disemen — Dudukan fenolik atau konduktif → cakram gerinda intan (70–125 µm) → 15 µm intan pada kain keras → 6 µm intan → 3 µm intan → 1 µm intan pada kain tidur siang pendek. Alumina dan silika koloidal umumnya tidak efektif pada material yang lebih keras dari 1.500 HV.
• Lapisan semprotan termal dan sistem multilayer — Impregnasi epoksi vakum sebelum pemasangan untuk mengisi porositas lapisan dan mencegah penarikan → DAP atau dudukan berisi mineral → penggilingan bertekanan rendah untuk meminimalkan delaminasi lapisan → rangkaian berlian halus dengan gaya yang dikurangi. Retensi tepi merupakan kriteria kualitas utama; pembentukan relief antara substrat dan lapisan melebihi 0,5 mikron membuat pengukuran ketebalan lapisan tidak dapat diandalkan.

Mendokumentasikan urutan persiapan yang lengkap—termasuk model peralatan, merek dan kualitas bahan habis pakai, gaya yang diterapkan, kecepatan pelat, dan waktu pemrosesan—untuk setiap jenis bahan memungkinkan laboratorium mereproduksi hasil secara konsisten di seluruh operator dan dari waktu ke waktu, yang merupakan persyaratan inti untuk fasilitas pengujian bahan yang terakreditasi ISO/IEC 17025.
